數控精密外圓磨床 OGM-NCⅢ系列

CNC Precision Cylindrical Grinding Machine Series

~可輕松加工復雜形狀工件~

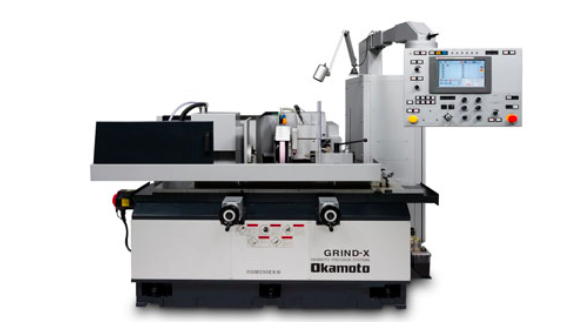

數控精密外圓磨床

OGM350NCⅢ

※   本機照片中含部分特殊選配項

l   自動設定加工參數功能（輸入砂輪的粒度及寬度，然后輸入工件的尺寸外徑后即可自動生成磨削條件及修砂條件），簡易文字式觸屏操作大幅度縮減操作時間。

l   工作主軸為AC伺服電機，砂輪軸為AC主軸電機，切削軸數顯反饋標準化。

l   外圓磨床首次采用V-V導軌面，超高的直線度體現。

l   左右，前后進給采用手輪操作方式，可向通用機一樣操作。

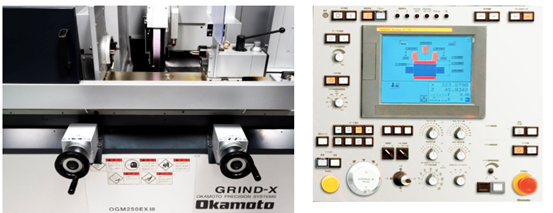

左右，下刀用手輪照片簡易文字觸屏控制

產品系列

【普通型】

OGM225NCⅢ·OGM250NCⅢ·OGM330NCⅢ·OGM350NCⅢ·OGM390NCⅢ·OGM3150NCⅢ

【通用型】

OGM225UNCⅢ·OGM250UNCⅢ·OGM330UNCⅢ·OGM350UNCⅢ·OGM390UNCⅢ·OGM3150UNCⅢ

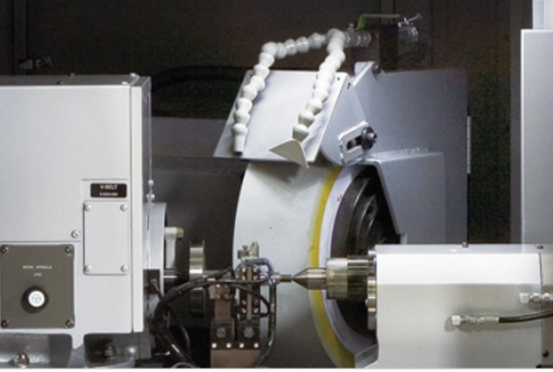

產品理念

同時兩周控制，輕松加工復雜形狀工件。

特點

l   自動設定加工參數功能（輸入砂輪的粒度及寬度，然后輸入工件的尺寸外徑后即可自動生成磨削條件及修砂條件），簡易文字式觸屏操作大幅度縮減操作時間。

l   工作主軸為AC伺服電機，砂輪軸為AC主軸電機，切削軸數顯反饋標準化。采用使加工環境更加穩定的全封閉式護罩。

l   加工特殊形狀零件（輪廓弧線）時，兩軸聯動配合我司自主開發的EDELAC Win軟件可以輕松實現。

簡易文字觸屏操作面板                EDELAC Win 操作畫面

規格

規格項目	單位	OGM-NCⅢ系列
		普通型		通用型
		225	250	225	250
更大加工徑	mm	200
砂輪尺寸（外徑x寬x內徑）	mm	Φ355x38xΦ127		Φ305x25xΦ127
砂輪臺旋回角度	deg.	非旋回式		±30
主軸臺旋回角度	deg.	30~-90
砂輪軸電機	kW	3.7
機床本體重量	kg	3000	3400	3000	3400



規格項目	單位	OGM-NCⅢ系列
		普通型				通用型
		330	350	390	3150	330		350	390	3150
更大加工徑	mm	300
砂輪尺寸（外徑x寬x內徑）	mm	Φ405x50xΦ127					Φ355x38xΦ127
砂輪臺旋回角度	deg.	非旋回式					±30
主軸臺旋回角度	deg.	非旋回式					30~-90
砂輪軸電機	kW	5.5
機床本體質量	kg	4000	4800	5200	6200		4000	4800	5200	6200

工件詳情

從工件中尋找【外圓磨床】

從工件中尋找【高效率】

數控精密外圓磨床 OGM-NCAGⅢ系列

CNC Precision Cylindrical Grinding Machine Series

~高剛性構造及簡易操作軟件，向角度加工升級~

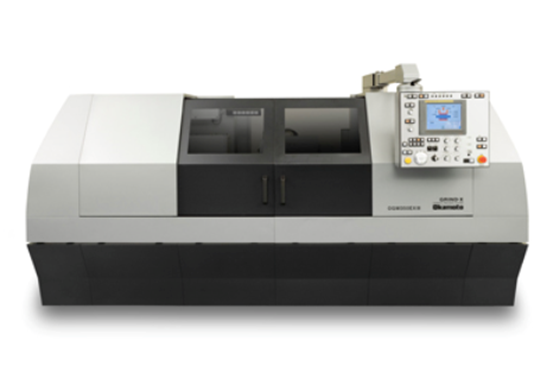

數控精密外圓磨床

OGM-NCAGⅢ

※   本機照片中含部分特殊選配項

產品系列

OGM330NCAGⅢ·OGM350NCAGⅢ·OGM360NCAGⅢ

產品理念

對外徑及斷面同時進行磨削，縮短加工時間

特點

l   （待翻譯）

l   角度設計（砂輪軸右端30°固定），可更大限度的擴大砂輪外周更加高效的對工件的斷面進行磨削。

l   磨削循環中可介入修砂操作，可手動操控單品加工也可批量加工，操作員可隨心所欲進行作業的機床。

規格

規格項目	單位	OGM-NCAGⅢ系列
		330	350
更大加工徑	mm	300
砂輪尺寸（外徑x寬x內徑）	mm	Φ510x75（OP100）xΦ203.8
砂輪臺旋回角度	deg.	右30°固定
主軸臺旋回角度	deg.	30°
砂輪軸電機	kW	11（AC主軸電機）
機床本體重量	kg	4100	4300



精密外圓磨床 OGM250UDXB

Cylindrical Grinding Machine

~廣受好評的通用型非數控外圓磨床~

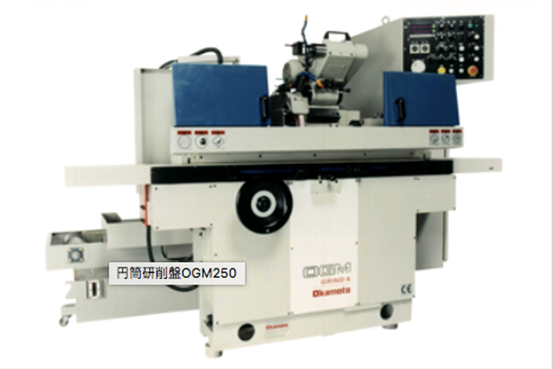

精密外圓磨床

OGM250UDXB

※   本機照片中含部分特殊選配項

產品系列

OGM250UDXB

產品理念

滿載原始感的數控精密外圓磨床

特點

l   盡可能迎合操作員視線的設計。操作性在全世界大受好評。

l   工作臺左右進給，砂輪切削（手輪控制）均可手動。

l   搭載與平面磨床同樣的控制裝置。雖然是通用機但也可數字化管理。

規格

規格項目	單位	OGM250UDXB
更大加工徑	mm	200
砂輪尺寸（外徑x寬x內徑）	mm	Φ305x25xΦ127
砂輪臺旋回角度	deg.	±30
主軸臺旋回角度	deg.	砂輪側90°操作員側30°
砂輪軸電機	kW	2.2
機床本體重量	kg	1900



規格

規格項目	單位	IGM15NCⅢ	IGM15NCⅢ-2
磨削內徑	mm	Φ6~150	Φ6~100
磨削行程	mm	125
卡盤護罩內的振動	mm	Φ260
砂輪主軸電機	kW/P	1.8
機床質量	kg	2500	2800

規格

規格項目	單位	IGM15NCⅢ	IGM15NCⅢ-2
磨削內徑	mm	Φ6~150	Φ6~100
磨削行程	mm	125
卡盤護罩內的振動	mm	Φ260
砂輪主軸電機	kW/P	1.8
機床質量	kg	2500	2800
