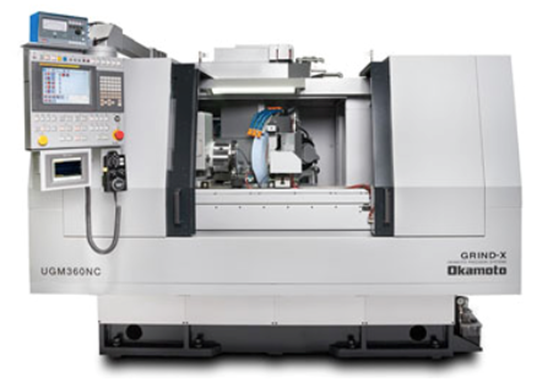

CNC精密復合外圓磨床 UGM360NC

CNC Precision Universal Grinding Machine Series

~以外圓為本設計的歐洲風復合磨床~

CNC精密復合外圓磨床

UGM360NC

※本機照片中含部分選配項

產品系列

UGM360NC·UGM3100NC

產品理念

搭載外圓，斜面和內孔加工的砂輪軸。一次裝夾完成復合加工，縮短加工時間。

產品特點

l   搭載外徑，斜面和內孔加工的砂輪軸。一次裝夾在自動旋轉狀態下，可連續進行外圓，端面，內孔磨削等復合加工。附帶在線測量及自動補正功能，所以可進行高精度的自動循環加工。

l   機床框架采用T型一體構造。無懸垂，磨削穩定，精度高。

l   利用DD電機驅動控制主軸旋轉，準確的定位，保證高精度磨削。

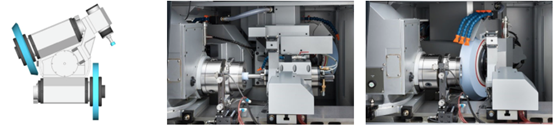

                  砂輪座內孔磨削端面磨削

規格

UGM-NC系列標準規格

規格項目	單位	UGM360NC	UGM3100NC
外圓用砂輪尺寸（外徑x寬x內徑）	mm	Φ510x63(OP80)xΦ203.2
工作臺左右移動量	mm	850	1250
外圓用砂輪軸馬達	Kw/p	11.0/4
內圓用砂輪軸馬達	kw	3.7
機床重量	kg	7000	7900

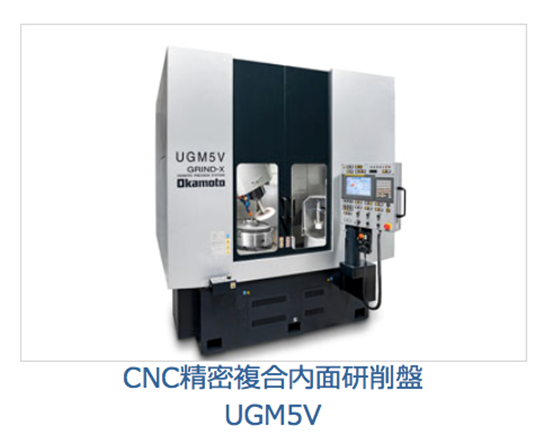

CNC精密立式復合外圓磨床 UGM5V

CNC Vertical Type Universal Grinding Machine

~針對大型工件復合磨削的復合磨床~

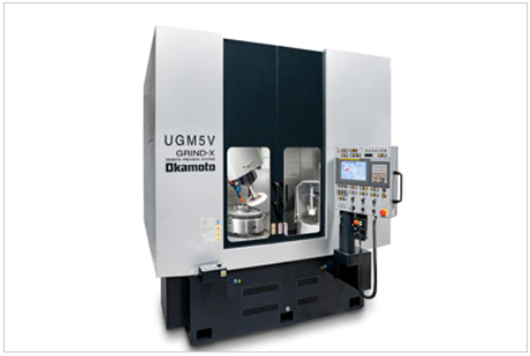

CNC精密立式復合外圓磨床 UGM5V

UGM5V

※本機照片中包含部分選配項

產品系列

UGM5V

產品理念

針對大型工件可進行內孔，外圓和端面連續復合磨削加工的復合磨床。

產品特點

l   可利用一次裝夾進行內孔，外圓和端面的磨削。可進行高直角度及圓度的磨削加工。

l   緊湊型設計，節省空間。

l   砂輪軸自動旋轉及ATC（Auto Tool Changer）為標準規格。搭載大徑砂輪使用的旋轉砂輪修整器。

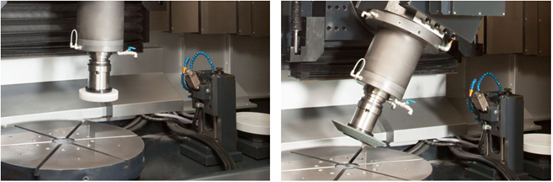

（外，端面磨削）（內孔磨削）

規格

UGM5V標準規格

規格項目	單位	UGM5V
磨削孔徑	mm	Φ500
磨削行程	mm	450
砂輪軸馬達	kw	11
機床重量	kg	9000



加工工件【外圓】

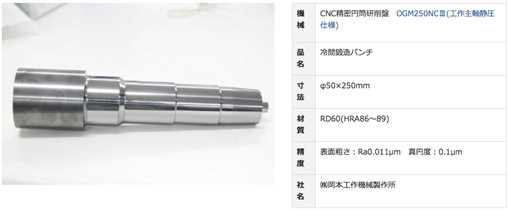

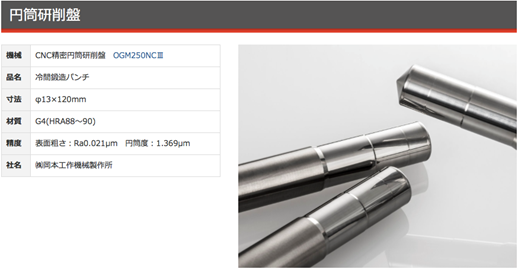

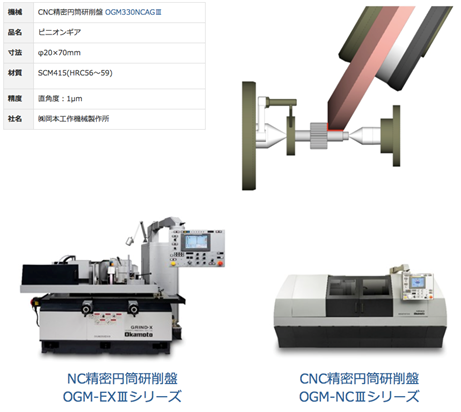

外圓

使用外圓磨床對圓筒狀工件的外圓及端面進行磨削。

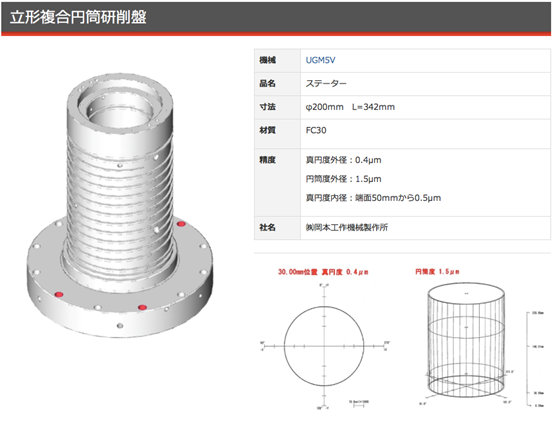

利用復合磨床UGM系列可進行外圓，內孔，端面的全自動加工。









CNC立式內圓磨床 IGM4VSP

CNC Vertical Type Internal Grinding Machine Series

~針對大型工件的立式超精密復合磨床~

CNC立式內圓磨床

IGM4VSP

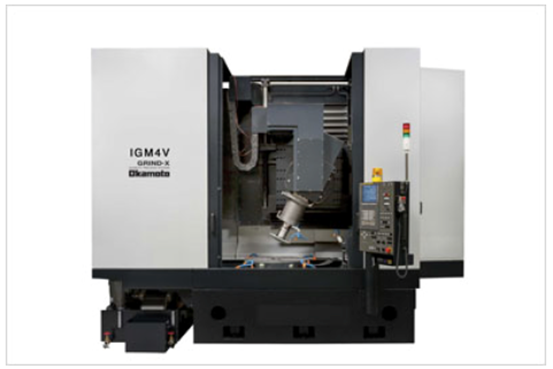

※本機照片中包含部分選配項

產品系列

IGM4VSP

產品理念

可實現令人驚嘆的真圓度的立式復合內圓磨床。

產品特點

l   工作主軸采用氣浮軸承，對于內徑300mm的工件可達到驚人的真圓度。

l   選配件中配備AWC（Auto Work Changer）

l   砂輪軸手動旋轉為標準規格。

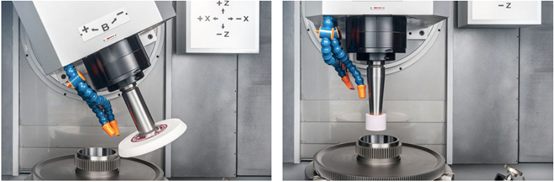

（內孔磨削）（外，端面磨削）

規格

IGM4VSP標準規格

規格項目	單位	IGM4VSP
磨削孔徑	mm	Φ400
磨削行程	mm	150
砂輪軸馬達	kw	15
機床重量	kg	14000



規格

規格項目	單位	IGM2MB
磨削內徑	mm	Φ6~200
磨削行程	mm	200
卡盤護罩內的振動	mm	Φ350
砂輪主軸電機	kW/P	3.7/2
機床質量	kg	3000
