CNC龍門平面磨床PSG-CHLi系列

Double Column Type CNC Surface Grinding Machine Series

~對應大型高精度工件的全自動加工及在線測量~

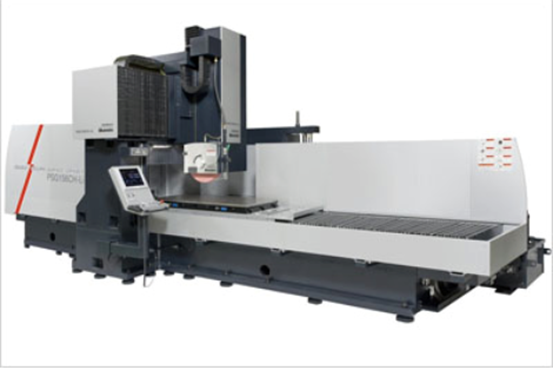

CNC龍門平面磨床

PSG156CHLi

※本機照片中包含部分選配項

產品系列

PSG156CHLi·PSG158CHLi·PSG206CHLi·PSG208CHLi

產品理念

工作臺左右為直線電機驅動并采用精密可變靜壓式導軌系統，用來對應高速磨削·曲面磨削·準確定位進行在線測量的龍門平面磨床。

產品特點

l   由于工作臺左右為直線電機驅動并且導軌系統采用可變靜壓式導軌，使工作臺速度保持穩定，更低從40m/min開始，并可自由控制2軸，所以可對應曲面加工·多位置加工·自由輪廓加工·測量/補正加工等豐富的加工模式。（含選配）

l   超精密可變靜壓式導軌系統將導軌面油膜的變化控制在更小的范圍之內，可以有效的控制油的流量。相比以往的油壓導軌面油膜的厚度變化控制在1/7以下。并且液壓油的使用量為以往的1/4以下，對提高精度及溫控管理的節能效果做出巨大貢獻。

l   通過調整設備放置環境，可對應超精密磨削及鏡面精磨削加工。

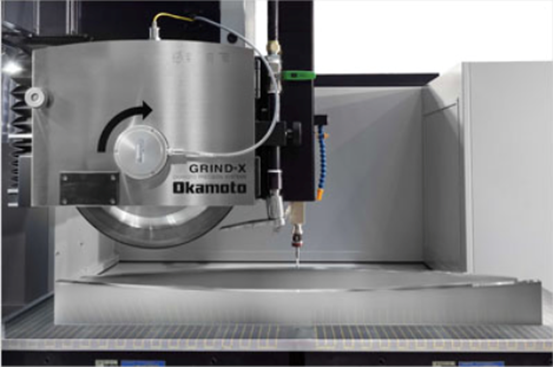

曲面磨削工件的在線測量

規格

PSG-CHLi系列標準規格

項目	單位	156	158	206	208
工作臺尺寸（長×寬）	mm	1550x650	1550x850	2050x650	2050x850
工作臺更大承重（含磁臺重量）	mm	2500（600）	2500（800）	3200（800）	3200（1180）
砂輪尺寸（外徑×寬×內徑）	mm	Φ510x50xΦ127（可裝配100寬）
砂輪軸馬達	kW/P	15/4
機床質量	kg	16000		17600



加工工件【自由曲面】

NC龍門平面磨床 PSG-CH-iQ系列

Double Column Type CNC Surface Grinding Machine Series

~對應高精度·高效率加工要求的高剛性龍門平面磨床~

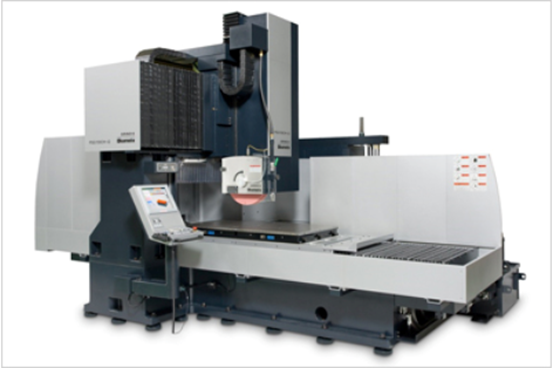

NC龍門平面磨床

PSG158CH-iQ

※本機照片中包含部分選配項

產品系列

PSG158CH-iQ·PSG208CH-iQ·PSG308CH-iQ·PSG408CH-iQ

產品理念

適用于車用大型模具及液晶部件的高精度·高效率加工要求，對應模具加工行業高效率·短交期要求的龍門型平面磨床。

產品特點

l   繼承了長期暢銷的立柱型平面磨床PSG208DXNC的占地面積和工裝容易的特點，使用寬度為100mm的砂輪，更大可加工前后寬幅為1000mm的工件。

l   通用標準化的簡便文字式軟件，可在觀察畫面上的圖標同時進行觸屏數據輸入操作，操作簡便。

l   CH-iQ系列首次在平面磨床上搭載自動數據創建機能。輸入總磨削量和經磨削量后，只需要再輸入砂輪的粒度便可根據磨削加工理論和加工經驗自動生成更合適的磨削及修砂條件。

l   采用粗修砂為砂輪上部修砂，精加工使用臺上修砂裝置的組合方式縮短修砂時間。并且縮短切入磨削方式的自動循環時間。

l   相比采用砂輪上部修整器，臺上修砂的粗·精加工的組合方式更加縮短加工時間。

規格

PSG-CH-iQ系列標準規格

項目	單位	158	208	308	408
工作臺尺寸（長×寬）	mm	2050x850	2550x850	3550x850	4550x850
工作臺更大承重（含磁臺重量）	mm	2500（800）	3200（1180）	4800（1770）	7160（2360）
砂輪尺寸（外徑×寬×內徑）	mm	Φ510x50xΦ127（可裝配100寬）
砂輪軸馬達	kW/P	15/4
機床質量	kg	15500	17000	20000	25000



加工工件【高效率】

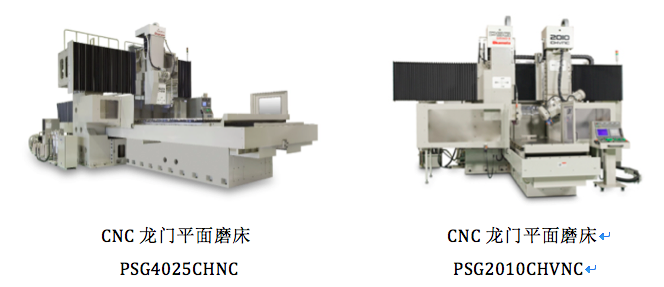

CNC龍門平面磨床 PSG-CHNC，CHVNC系列

Double Column Type CNC Surface Grinding Machine Series

~緊湊型的高剛性龍門平面磨床~

※本機照片中包含部分選配項



產品系列

PSG2010CHNC·PSG3010CHNC·PSG2015CHNC·PSG3015CHNC

PSG4015CHNC·PSG3020CHNC·PSG4020CHNC



復合加工機系列

旋轉軸規格機 PSG-CVNC(V：垂直)

2頭軸規格機 PSG-CHVNC（HV:水平&垂直）

產品理念

滿足平面磨床必要條件的床型磨床系列。

產品特點

l   通常情況下當橫梁的精度發生變化后需要拆下橫梁或者通過數控補正進行調整，但我司自主獨立開發的特殊橫梁構造（擁有專利），無需拆卸橫梁和數控補正便可進行調整恢復精度。

l   CHNC系列和復合加工機系列，為【無需大型床型的龍門磨床】，根據用戶的具體要求生產制造的緊湊型工作母機系列。

l   對于表面粗糙度要求很高的工件和噴涂設備用的噴嘴等液晶相關部件，在磨削加工后有時還需要進行拋光操作。我司也擁有對于游離態磨料加工的機床，可對應客戶的要求提供合適的加工方案。

規格

PSG-CHNC系列標準規格

※由于PSG-CHVNC系列根據加工內容機床配置不同，詳細配置要求請與各事務所的營業負責人進行詳談。



項目	單位	2010CHNC	3010CHNC	2015CHNC	3015CHNC	4015CHNC	3020CHNC	4020CHNC
工作臺尺寸（長×寬）	mm	2050x1050	3050x1050	2050x1550	3050x2050	4050x1550	3050x2050	4050x2050
工件更大加工高度	mm	700
砂輪尺寸（外徑×寬×內徑）	mm	Φ510/610(OP)x100xΦ203.2					Φ610x100xΦ203.2
砂輪軸馬達	kW/P	15/22(OP)
機床質量	kg	18500	21000	21500	24500	28000	35000	40000

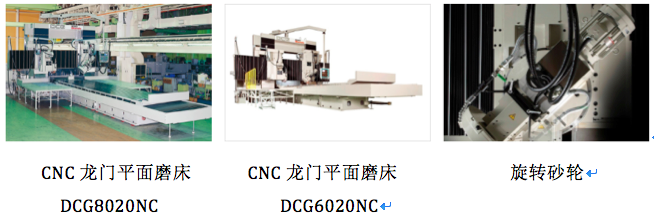

CNC龍門平面磨床 DCG-NC系列

Double Column Type CNC Surface Grinding Machine Series

~動梁式龍門平面磨床~

※本機照片中包含部分選配項

產品系列

DCG4015NC·DCG6015NC·DCG8015NC·DCG10015NC·DCG4020NC

DCG6020NC·DCG8020NC·DCG10020NC

產品理念

針對工作機械復合導軌面更適合的龍門磨床。

產品特點

l   為了實現工作臺全尺寸的高精度加工并維持直線度，在橫梁上裝備我司自主獨立開發的特殊構造。在機床組裝完成后，對橫梁直線度的調整十分的困難。利用我司的橫梁結構，即使機床在交付使用多年以后，也無需拆下橫梁便可進行調整恢復精度。

l   選配部件可對應需要中凸加工，中凹加工的曲面磨削，縮短了工裝時間。

規格

DCG-NC系列標準規格

項目	單位	4015NC	6015NC	8015NC	10015NC	4020NC	6020NC	8020NC	10020NC
工作臺尺寸（長×寬）	mm	4050x1500	6050x1500	8050x1500	10050x1500	4050x2000	6050x2000	8050x2000	10050x2000
工件更大加工高度	mm	1500				1500，1800（OP）
橫軸砂輪尺寸（外徑×寬×內徑）	mm	Φ610x150xΦ304.8
旋轉軸砂輪尺寸（外徑×寬×內徑）		Φ510x50xΦ127，Φ610x50xΦ250(OP)
橫軸砂輪軸馬達	kW/P	15/22(OP)
旋轉軸砂輪軸馬達		7.5（OP）
機床質量	kg	74000	80000	88000	105000	79000	85000	95000	115000

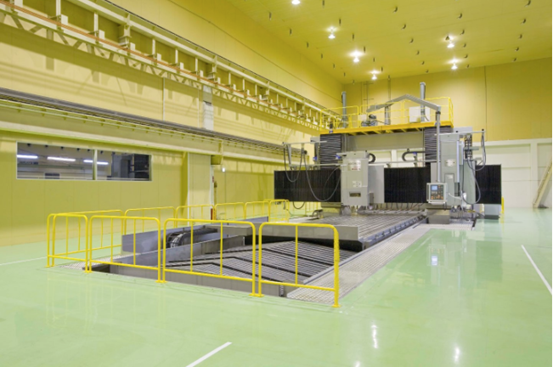

CNC超精密高剛性龍門型平面磨床 UDG10035NC

Double Column Type CNC Surface Grinding Machine Series

~世界更大的龍門磨床~

CNC超精密高剛性龍門型平面磨床

UDG10035NC

※本機照片中包含部分選配項

產品系列

UDG10035NC

產品理念

保證大型工作機床精度的工作母機制造磨床。

產品特點10m

l   達到砂輪平面加工的更高精度平面度30nm/㎡，我司加工范圍長達10m，寬3.5m（可達4m），采用全靜壓導軌方式，是世界上更大的床型加工磨床。

l   工作臺左右導軌面，橫梁采用我司自主獨立研發的可變靜壓式導軌系統。使用該方式可靈活的根據負載控制油的流量，將導軌面的油膜變化控制在更小的范圍之內，使整個工作臺面保持一定的高度差。

l   基準面的直線度精度可達左右方向0.5μm/m,前后方向0.5μm/m。



規格

規格項目	單位	OGM-NCⅢ系列
		普通型		通用型
		225	250	225	250
更大加工徑	mm	200
砂輪尺寸（外徑x寬x內徑）	mm	Φ355x38xΦ127		Φ305x25xΦ127
砂輪臺旋回角度	deg.	非旋回式		±30
主軸臺旋回角度	deg.	30~-90
砂輪軸電機	kW	3.7
機床本體重量	kg	3000	3400	3000	3400



規格項目	單位	OGM-NCⅢ系列
		普通型				通用型
		330	350	390	3150	330		350	390	3150
更大加工徑	mm	300
砂輪尺寸（外徑x寬x內徑）	mm	Φ405x50xΦ127					Φ355x38xΦ127
砂輪臺旋回角度	deg.	非旋回式					±30
主軸臺旋回角度	deg.	非旋回式					30~-90
砂輪軸電機	kW	5.5
機床本體質量	kg	4000	4800	5200	6200		4000	4800	5200	6200
