NC精密平面磨床PSG-CA-iQ系列 NC Precision Surface Grinding Machine Series ~搭載廣受好評的觸屏式輸入方式和對話窗系統（iQ），操作簡便~

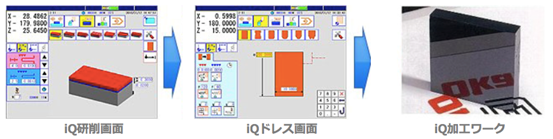

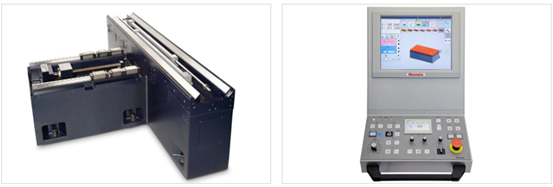

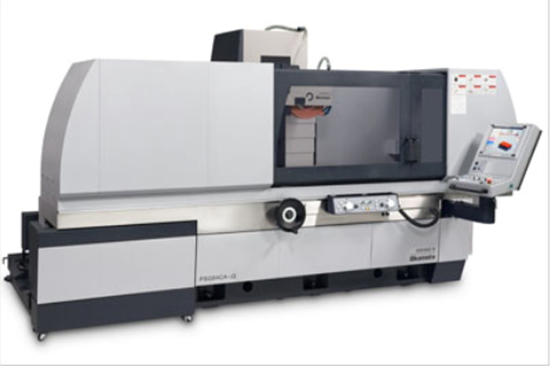

NC精密平面磨床 PSG84CA-iQ ※ 本機照片中含部分特殊選配項 產品系列 PSG63CA-iQ・PSG64CA-iQ・PSG66CA-iQ・PSG84CA-iQ・PSG104CA-iQ・PSG106CA-iQ 產品理念 自動設定磨削，修砂條件的功能，圖形畫面表示使得數據輸入時間徹底縮短。 產品特點 l 通用標準化的觸屏輸入方式，可在觀察畫面上的圖標同時進行觸屏數據輸入，操作簡便。 l 在CA-iQ系列中，首次在平面磨床上搭載自動數據創建功能。先輸入總加工余量和精磨削量后，再輸入砂輪粒度便可自動生成更佳磨削及修砂條件。 l 采用全支撐T型框架一體構造，直線性優異的左右V-V導軌面，采用適合大型工件加工對應的立柱型設計，配合雙液缸的方式使得機床可承載重量大幅度提升。即使工作臺移動全程時由于加工件不發生懸垂，所以可以實現穩定加工。 l 可實現平面磨削·凹槽形狀·輪廓加工·成形磨削等多種加工方式。 l 如果采用上部修砂裝置的方式，跟傳統臺上修砂方式相比并結合粗精加工的工藝使得加工時間更加縮短。 l 如果采用靜壓定制式樣，可實現鏡面磨削的加工要求。 3 使磨削加工更加容易的iQ操作
規格 PSG-CA-iQ系列標準規格

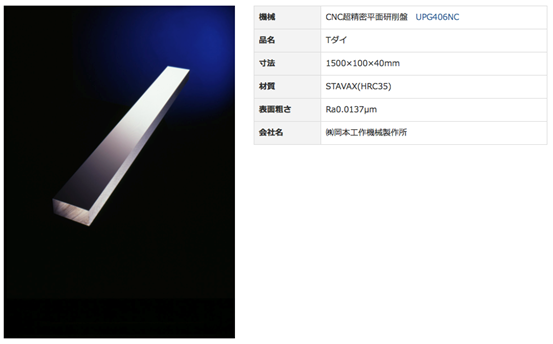

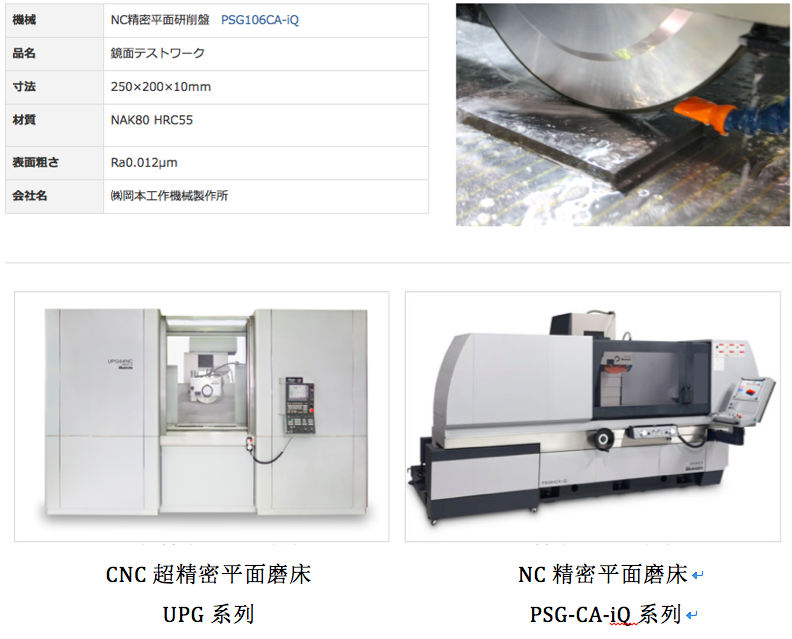

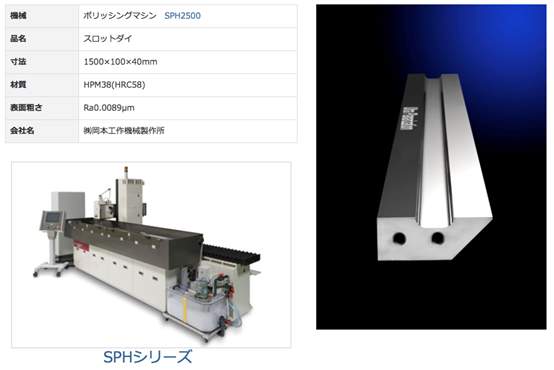

加工工件【鏡面】 鏡面 鏡面磨削是指使用微細的砂礫對工件進行納米級的加工，提供更合適的加工方案。 拋光機
超精密平面磨床（可變靜壓式導軌系統）
精密平面磨床（可變靜壓式導軌系統）

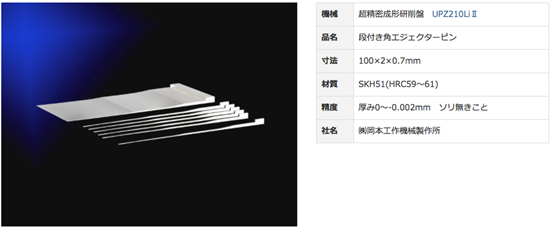

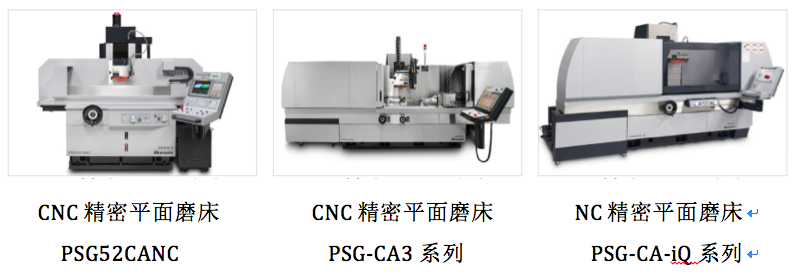

加工工件【砂輪成形】 砂輪成形 砂輪的形狀與工件加工相同，也可磨削。多用于復雜形狀的工件和量產的情況。 NC精密平面磨床

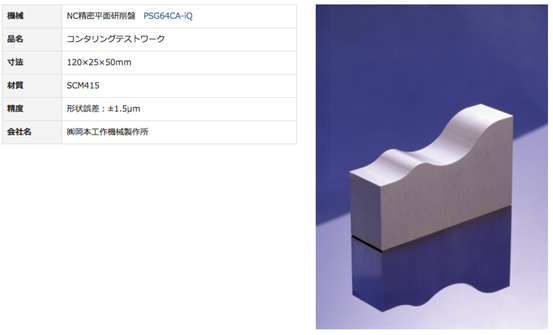

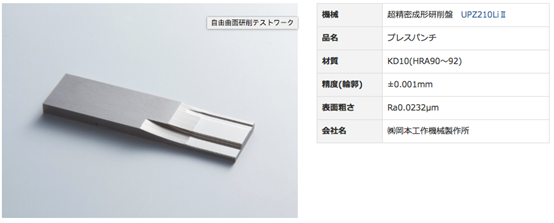

加工工件【自由曲面】 自由曲面 沿著加工工件的輪廓進行磨削。 在UPZ系列中搭載CCD相機，利用反射與投影在操作畫面上確認工件的形狀進行高精度磨削。 CNC超精密成形磨床（直線電機驅動）
NC精密平面磨床

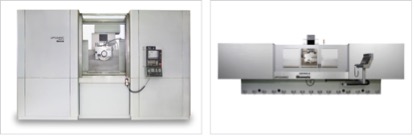

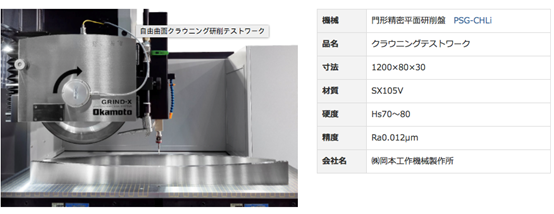

NC精密龍門平面磨床（直線電機驅動）

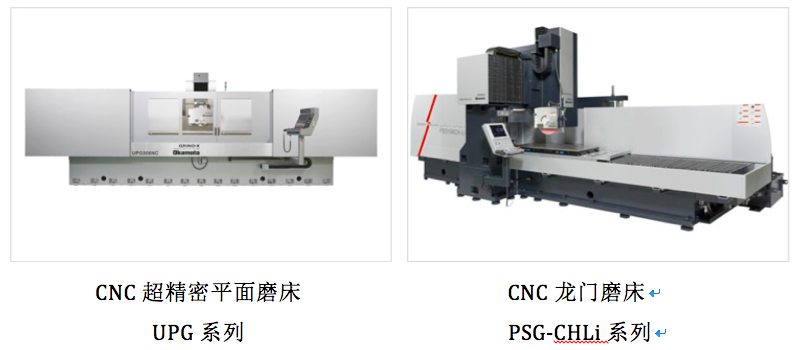

CNC龍門平面磨床 PSG-CHLi系列 CNC精密平面磨床 PSG-CA2系列 CNC Precision Surface Grinding Machine Series ~對特定加工要求工件豐富對應~

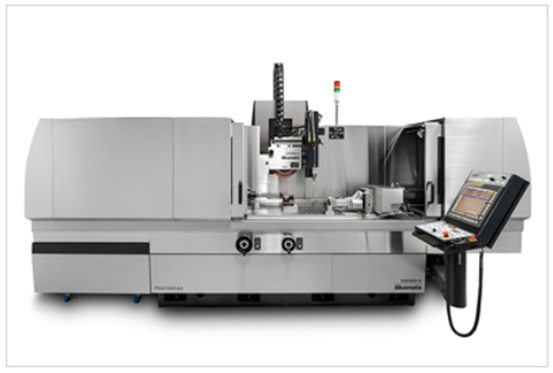

CNC精密平面磨床 PSG106CA2 ※ 本機照片中含部分特殊選配項 產品系列 PSG66CA2·PSG106CA2 產品理念 搭載常年積累的特殊專用機的頂尖技術。 同時2軸，3軸控制，優化分度、測量、復合加工的自動化。 產品特點 l 特殊T型框架一體構造，前后·上下為直動式滾珠導軌，左右導軌面根據實際加工需要可裝載V-V導軌或直動式滾 珠導軌。左右采用油壓驅動方式，工作臺導軌面全程支撐結構，即使工作臺移動全程時不會發生懸垂，所以可以實現穩定 加工。 l 上下·前后軸都能進行高精度定位，可對應復雜形狀的工件進加工。多種多樣的加工實績，可以進行各種加工參考 方案的提供。 l 利用同時2軸控制功能，可實現和精密成形磨床同樣的磨削。 規格 關于PSG-CA2系列產品的規格，由于根據工件尺寸不同，所對應機型也不同。 CNC精密平面磨床 PSG-CA3系列 CNC Precision Surface Grinding Machine Series ~3軸CNC配置，超合適的性價比~

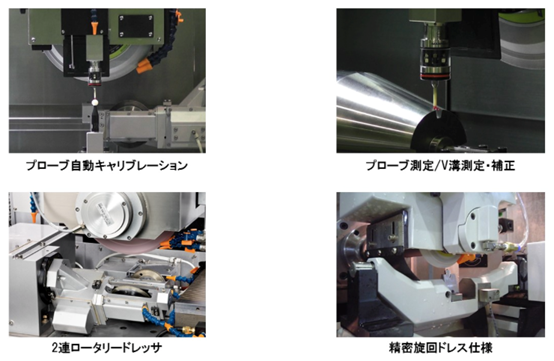

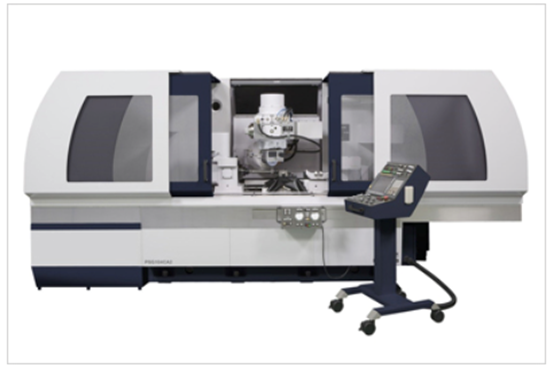

CNC精密平面磨床 PSG104CA3 ※ 本機照片中含部分特殊選配項 產品系列 PSG64CA3・PSG84CA3・PSG104CA3 產品理念 同時2軸，3軸控制的NC機·工作臺驅動也可采用絲杠方式；多樣的磨削和在線測量方式 產品特點 l 特殊T型框架一體構造，上下·前后·左右3軸保持絲杠驅動或直動滾珠式驅動。 l 可進行標準的平面自動循環·連續進刀·垂直進刀·多方位磨削·凹凸磨削·錐面磨削·高速/低俗磨削。并且可配備分度裝置進行分度加工。 l 臺上配置3方向標準修砂，同時也可選擇配備旋轉修砂，擺動式修砂等操作。 l 工作臺驅動采用滾珠絲杠方式，選配中可搭載探頭測量裝置·CCD攝像頭測量裝置。無需卸載工件也可測量·磨削。 l 利用同時3軸控制加工，可實現和精密成形磨床同樣的磨削。對各種加工工件提供合適的加工方案。
規格 關于PSG-CA3系列產品的規格，由于根據不同的工件機型不同請與更近的銷售據點進行咨詢。
CNC精密平面磨床 PSG52CANC CNC Precision Surface Grinding Machine Series ~OKAMOTO將操作員的技術導向自動化~

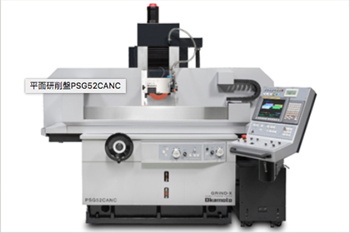

CNC精密平面磨床 PSG52CANC ※ 本機照片中含部分特殊選配項 產品系列 PSG52CANC 產品理念 立柱結構·高剛性·閉環控制的精密平面/實現成形加工 產品特點 · 在小型CNC成形磨床上采用高剛性立柱結構。質量為以往的2.1倍，低懸垂結構設計使得振動的減衰性很好，可以實現穩定的高精度加工。 · 對話式軟件中搭載常年積累的加工工藝軟件，可對應凹槽磨削·復合磨削·輪廓磨削等加工方式。配件使凹槽的精度更加提升，上下·前后搭載閉環式控制。
規格 PSG-CANC系列標準規格

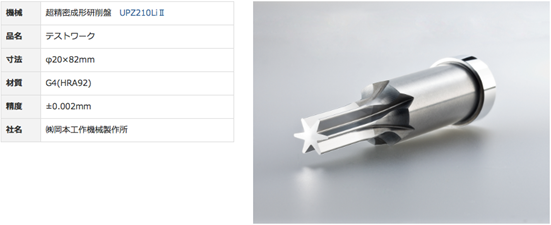

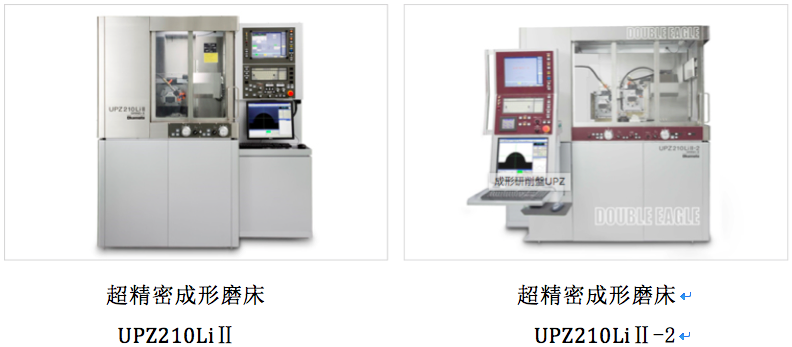

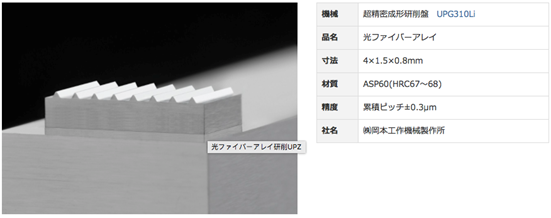

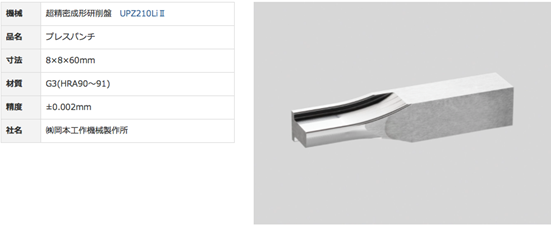

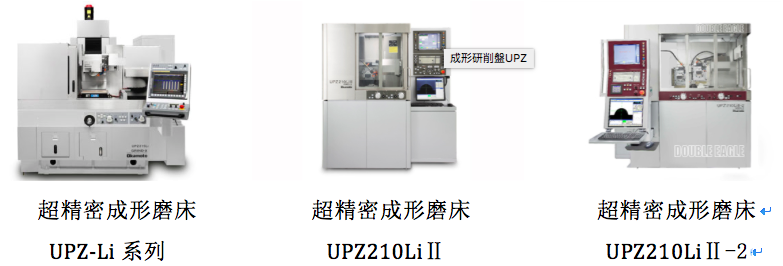

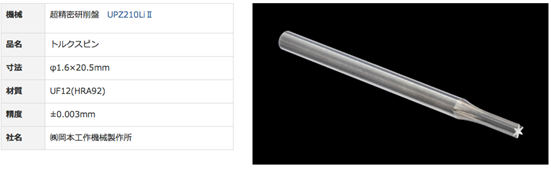

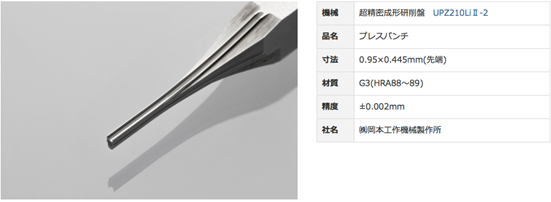

加工工件詳情 加工工件【微細成形】 微細成形 在超精密成形磨床UPZ系列磨床上搭載CCD相機，利用反射與投影，在操作畫面上一遍確認工件的形狀一邊進行高精度且微細的加工操作。 超精密成形磨床
NC精密平面磨床
NC精密平面磨床 PSG-iQ系列 NC Precision Surface Grinding Machine Series ~利用iQ軟件使大型工件的平面磨削更加親近~

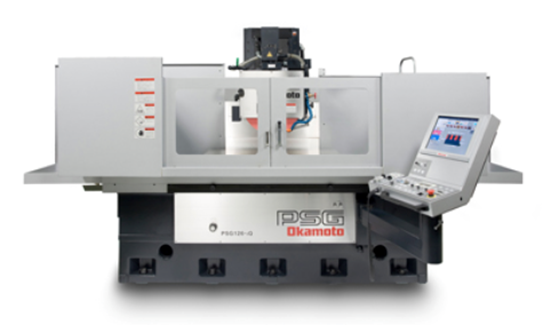

NC精密平面磨床 PSG126-iQ ※ 本機照片中含部分特殊選配項 產品系列 PSG126-iQ・PSG156-iQ・PSG206-iQ・PSG306-iQ・PSG157-iQ 產品理念 磨削、修砂條件為自動設置，圖形畫面的觸屏輸入顯示，使數據輸入時間徹底縮短。 產品特點 l 通用標準化的簡便無文字化軟件，看圖形進行觸屏數據輸入操作，非常便捷。 l 在iQ系列中，首次在平面磨床上搭載自動數據創建功能。先輸入總加工余量和精磨削量后，再輸入砂輪粒度便可自動生成更佳磨削及修砂條件。 l 可實現平面磨削·凹槽形狀·輪廓加工·成形磨削等多種加工方式。 l 采用上部修砂裝置，相比臺上修砂并結合粗精加工的工藝使得加工時間更加縮短。
規格 PSG-iQ系列標準規格

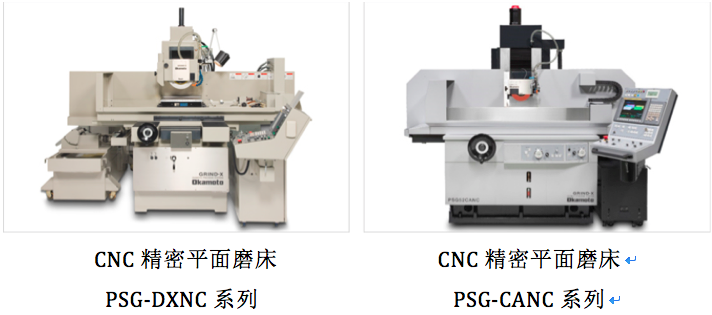

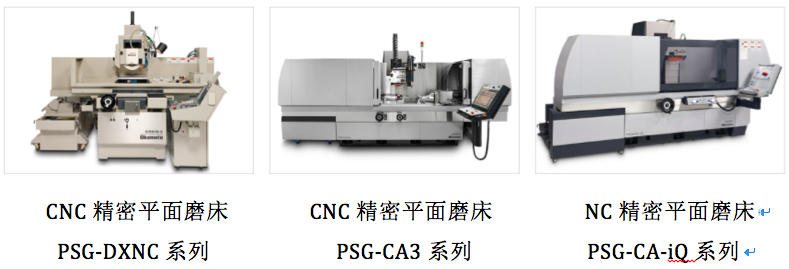

CNC精密平面磨床 PSG-DXNC系列（馬鞍型） CNC Precision Surface Grinding Machine Series ~富含多種豐富的加工實績，可生成加工工藝的CNC成形，平面磨床~

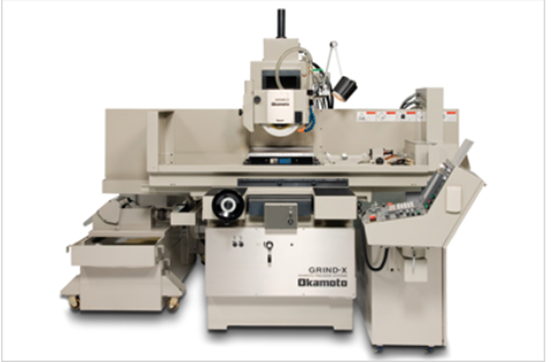

CNC精密平面磨床 PSG64DXNC ※ 本機照片中含部分特殊選配項 產品系列 PSG52DXNC・PSG63DXNC・PSG64DXNC・PSG65DXNC・PSG84DXNC・PSG105DXNC

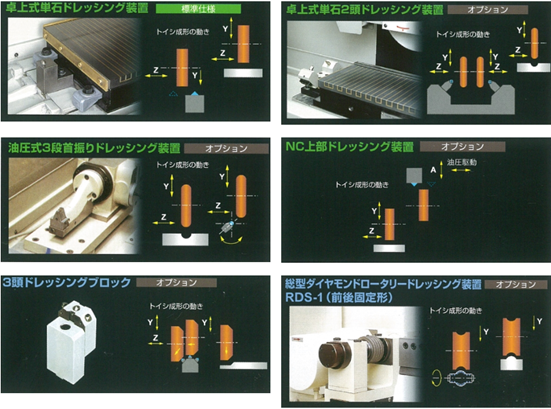

產品理念 對精密模具部件，夾具等進行高精度加工 產品特點 l 對于轉子的深槽加工，聯軸器的分度加工，葉片泵的R成型加工，內滾珠槽的立軸加工，滾牙輪加工等多種多樣的工件有實績。 l 圖形對話軟件可對應深槽加工，臺階加工，成型加工，自由形狀加工等各種各樣的加工方式。并配備對應用戶特殊加工要求的多元化操作程序。 l 修砂裝置可配備NC上部砂輪修整器，3點式砂輪修整器，擺臂式砂輪修整器和旋轉式砂輪修整器等來對應各種各樣的加工模式。 l 利用左右上下同時2軸控制的機能可對應成形磨削。對各種不同的工件提供合適的加工方案。
規格 PSG-DXNC系列（馬鞍形）標準規格
CNC精密平面磨床 PSG-DXNC系列（立柱型） CNC Precision Surface Grinding Machine Series ~無論是精密零件還是大型工件均可高效率加工的機型~

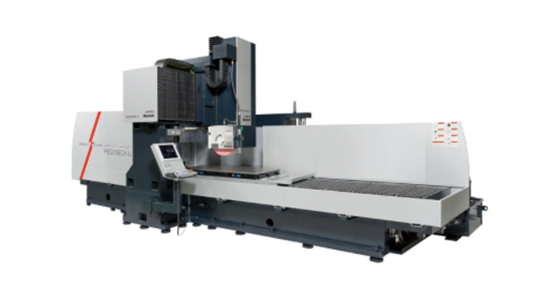

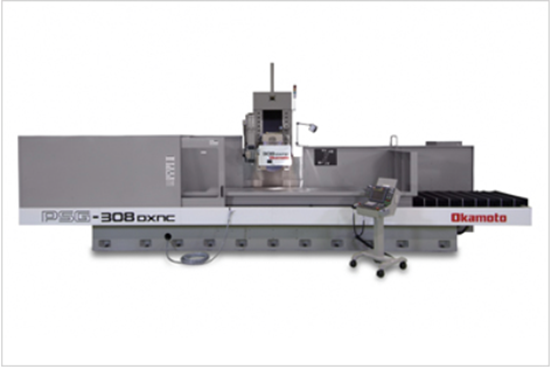

CNC精密平面磨床 PSG308DXNC ※ 本機照片中含部分特殊選配項 產品系列 PSG125DXNC・PSG155DXNC・PSG205DXNC・PSG305DXNC・PSG126DXNC・PSG156DXNC・PSG206DXNC・PSG306DXNC・PSG157DXNC・PSG207DXNC・PSG307DXNC・PSG138DXNC・PSG158DXNC・PSG208DXNC・PSG308DXNC 產品理念 作為量產，定制式樣的基礎機型，擁有豐富的產品系列。 根據豐富的加工實績，提供更適合的加工方案。 產品特點 l 裝備獨自控制裝置，可進行粗磨削→精磨削→無火花磨削的自動循環運轉。 l 對于難磨削材料以及高硬度材料的自動加工，由于可以根據加工條件在循環中插入修砂，修砂間隔和空切量都可很容易進行修正。 l 作為定制機規格，根據常年積累的經驗對【高效率加工】，【在線測量/補正加工】，【多磨削加工】，【多元化程序改變輸入】等的組合加工進行各種對應。
規格 PSG-DXNC系列（立柱型）標準規格
CNC精密平面磨床 UPG-NC系列 CNC Precision Surface Grinding Machine Series ~無論是精密零件還是大型工件均可高效率加工的機型~
CNC超精密平面磨床 CNC超精密平面磨床 UPG84NC UPG306NC （可變靜壓導軌系統） （可變靜壓導軌系統） ※ 本機照片中含操作面板部分 產品系列 400系列·600系列·800系列

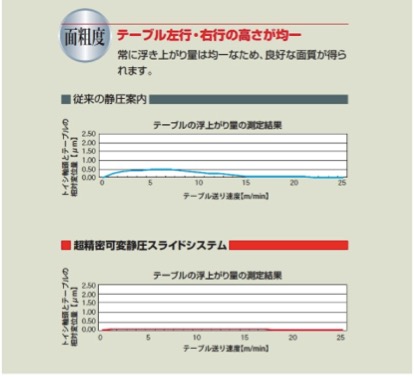

產品理念 裝配獨有開發的可變靜壓式導軌系統和超精密溫度管理系統，使精度無限接近于零的終極平面磨床。 產品特點 l 將工作臺的上浮量盡可能的控制在更小的范圍之內，因為工作臺左右反向移動時同一高度處砂輪與工作臺面的接觸是導致面粗糙度良好性的重要因素。可變靜壓式導軌可以使工作全臺面長時間保持一定間隔并且剛性較高。 l 對應直線度前后方向0.4μm/800mm，左右方向0.5μm以下/m（UPG408NC） l 將工件按順序分別至于磁臺左側·中央·右側進行磨削，每次測量8個點，共計測量24個點中取綜合值，結果均處于0.5μm一下，證明可負載能力很強。
規格 UPG系列標準規格
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
