旋轉式精密平面磨床 PRG-DX系列

Precision Rotary Surface Grinding Machine

~從單品到量產的高品質高效率加工~

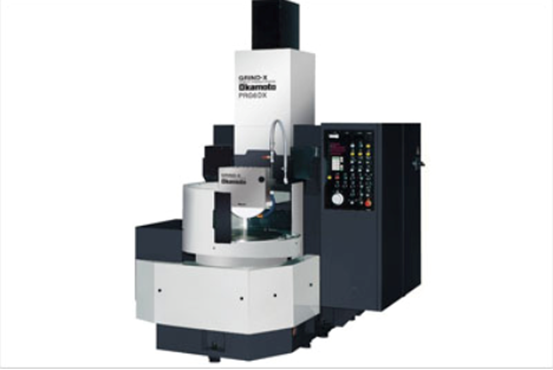

旋轉式精密平面磨床

PRG6DX

※本機照片中包含部分選配項

產品系列

PRG6DX·PRG8DX

產品理念

利用我司獨有的控制裝置實現0.1μm的進給，使旋轉式磨削更加熟練。

產品特點

l   采用獨有的門型構造，可以實現穩定進給，保證高精度。砂輪軸在門型的導軌面上移動，操作性能優越，可控制下刀時的形態變化。操作員無需變化作業位置，磁臺上方高度低，方便工件的裝卸。

l   砂輪軸上下·前后進給由獨有的控制裝置及AC伺服馬達控制。上下進給更小可設定為0.1μm。

l   可自動循環粗磨→精磨→無火花磨削→砂輪停止在工件外周

l   即使在自動循環過程中，也可在階段進刀時追加額外加工，改變工作臺旋轉速度，總磨削殘量，砂輪旋轉速度等。

規格

PRG-DX系列標準規格

CNC旋轉式精密平面磨床 PRG-DXNC系列

CNC Precision Rotary Surface Grinding Machine

~從單品到量產高品質加工的拔群能力~

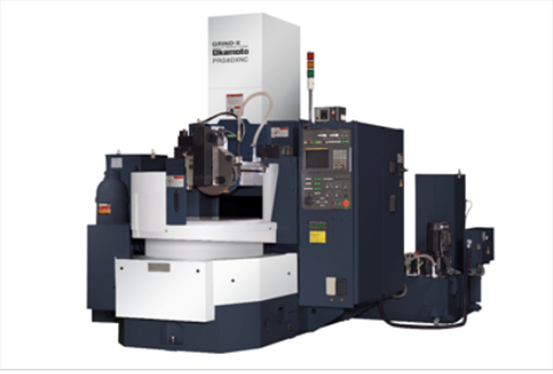

CNC旋轉式精密平面磨床

PRG8DXNC

※本機照片中包含部分選配項

產品系列

PRG6DXNC·PRG8DXNC·PRG10DXNC·PRG12DXNC

產品理念

標準的圖形對話軟件，更多可進行4段的臺階加工，加工模式可選則連續進刀或垂直進刀。

產品特點

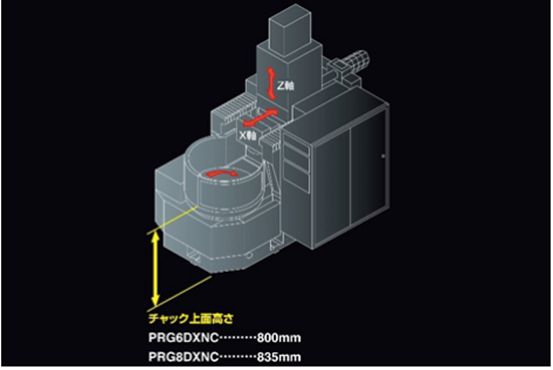

l   采用獨有的門型構造，可以實現穩定進給，保證高精度。砂輪軸在門型的導軌面上移動，操作性能優越，可控制下刀時的形態變化。操作員無需變化作業位置，磁臺上方高度低，方便工件的裝卸。

l   可工作臺傾斜加工。通過簡單的操作使工作臺傾斜，適合中凸，中凹的錐形和刀類的工件加工。

l   根據標準的對話畫面的指示，僅需要輸入必要的加工參數便可實行自動循環。

規格

PRG-DXNC系列標準規格

CNC旋轉式超精密平面磨床 UPR3NC/UPR18NC

CNC Ultra Planarization Rotary Surface Grinding Machine

~超精確，超精密，超高產~

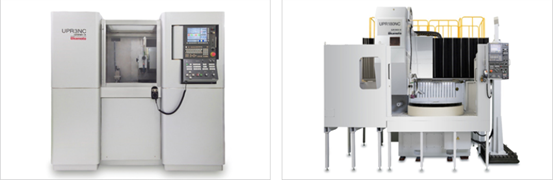

                                   CNC旋轉式超精密平面磨床                CNC旋轉式超精密平面磨床

                                     UPR3NC                                              UPR18NC

※本機照片中包含部分選配項

產品系列

UPR3NC·UPR18NC

產品理念

可對應超高速旋轉主軸時代的高精度加工，更適合CD模具及精密刀具的旋轉式平面磨床。

產品特點

UPR3NC

l   可對應平行/平面度0.3μm，Φ300mm以內的超精密加工�？勺冇蛪菏綄к壪到y/工作臺為空氣軸承/更高等級旋轉工作臺。

l   采用旋轉式工作臺空氣軸承的精度可達徑向/軸向工0.05μm。

l   機床為超精密部件構造，上下更小進刀量可達10nm。

UPR18NC

l   根據不同的應用，機床的配置會發生改變，對應具體加工要求對用戶進行定制。

規格

UPR3NC標準規格
